KS5200シリーズ

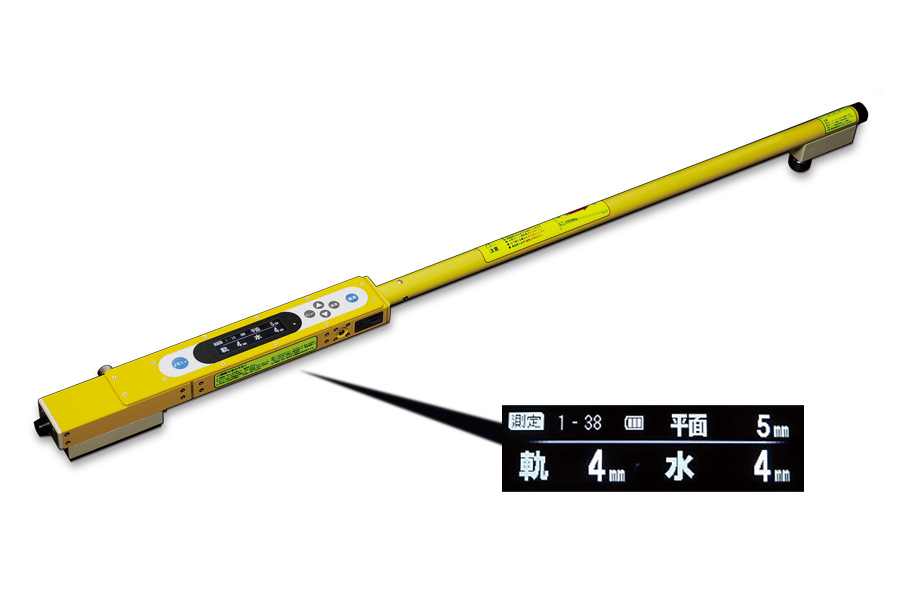

デジタル式標準ゲージ
軽量スリムで操作性を向上させたデジタル式標準ゲージ
画像をクリックすると拡大表示。下のサムネイルで切替できます。
製品概要

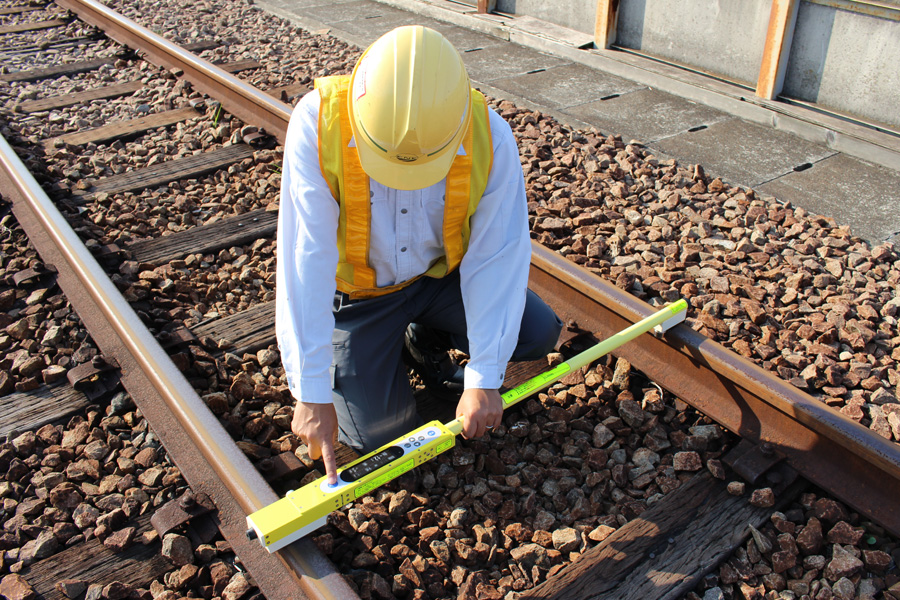

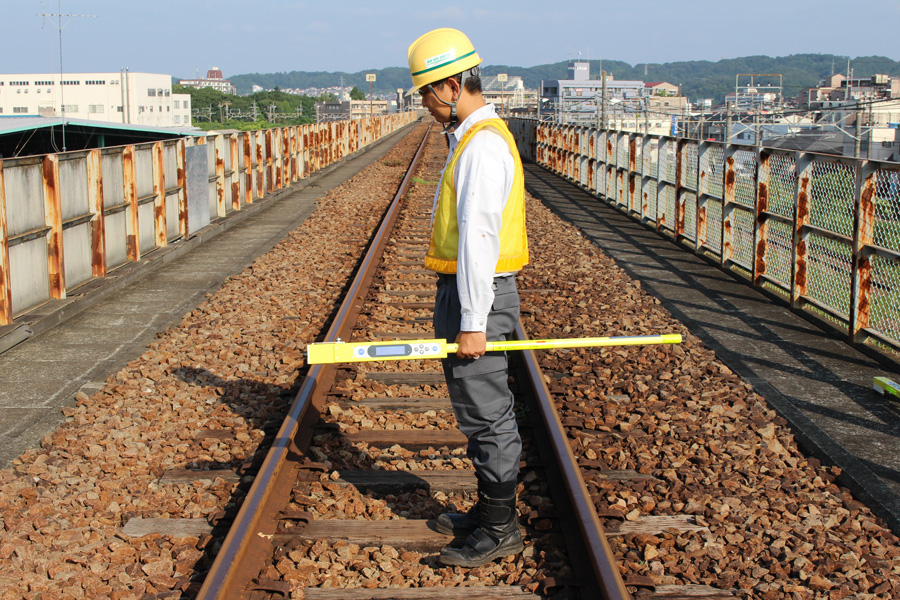

デジタル式標準ゲージは、レールの軌間・水準・平面性・バックゲージを測ることができ、軽量で持ち運びがしやすく、直観的に操作しやすいように開発された測定器です。測定データは、メモリ機能で本体内に保存し、オプションのプリンタに出力することができます。本体フレームにはFRPを採用し、従来品より約30％軽量化を図るとともに、左右レールの絶縁を保つのに役立っています。
※各種仕様がございます。お問合せください。
特長
レールの軌間、水準、平面性、バックゲージを測定
暗い場所でも明るく見やすい有機ELディスプレイを使用
アイコン表示で直観的に簡単操作
軽量コンパクト、スリムな形状で持ち運びしやすい形状
従来品から約30％の軽量化を実現（約2kg）
測定データをその場で確認、記録したデータはプリンタ出力可能
※プリンタはオプションです。
伝送タイプの測定器は記録データをスマホ等に無線伝送、csv等に出力可能
※伝送タイプはオプションです。アプリはスマホ等にダウンロードして使用します。
主な仕様
| 種別 | 軌間：1067ｍｍ | 軌間：1372ｍｍ | 軌間：1435ｍｍ | |
|---|---|---|---|---|
| 測定項目 | 軌間、バックゲージ、水準、平面性 | |||
| 測定 項目 | 軌間 ※基本軌間＝0ｍｍ | -22～+40mm | -22～+40mm | -22～+40mm |
| バックゲージ | 1015～1077mm | 1320～1382mm | 1383～1445mm | |
| カント（水準） | ±120mm | ±160mm | ±220mm | |
| 平面性 | ±240mm | ±320mm | ±440mm | |
| 記憶容量 | 1グループ100測点×55グループ（5500測点） | |||
| 出力 | RS232C信号出力 （プリンタまたはパソコンへ出力） | |||
| 使用電源 | 充電式ニッケル水素電池 単三型 ×4本 ※電源持続時間約10時間（気温25℃） | |||
| 使用温度範囲 | －10℃～＋40℃ （結露なきこと） | |||
| 外形寸法 | （約）L:1260×H:83×W:80 | （約）L:1565×H:83×W:80 | （約）L:1630×H:83×W:80 | |
| 質量 | （約）2.1kg | （約）2.3kg | （約）2.3kg | |
※製品の仕様は品質向上のため、予告なく変更する場合がございます。
測定器の改良

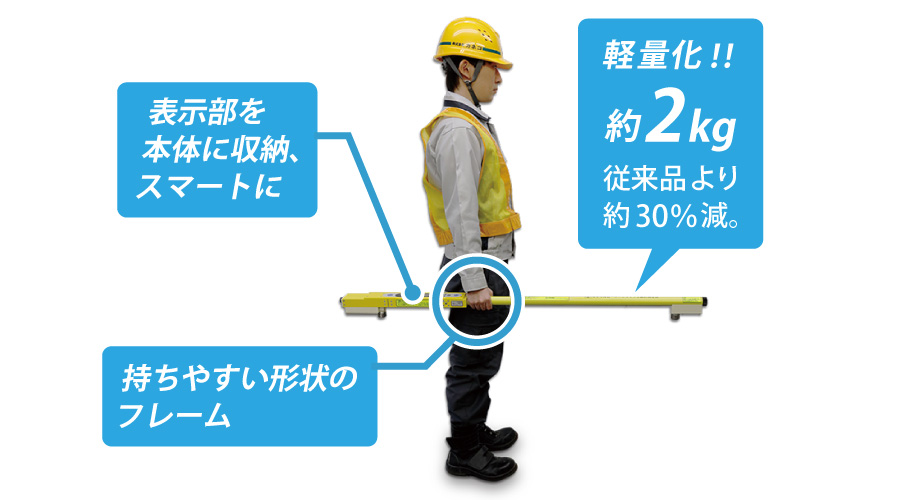

(1) ゲージ本体

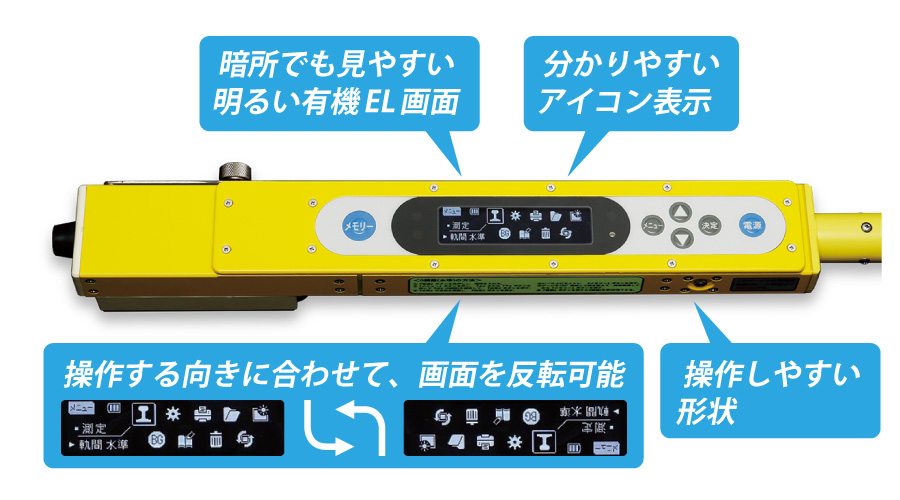

(2) 表示部
ワンストップサービス
測定器の「年１回の点検校正」は、カネコにお任せ ‼
当社工場で点検校正を行い、試験成績表（１年）を発行します。
お気軽にお近くの営業担当までお問合せください。
