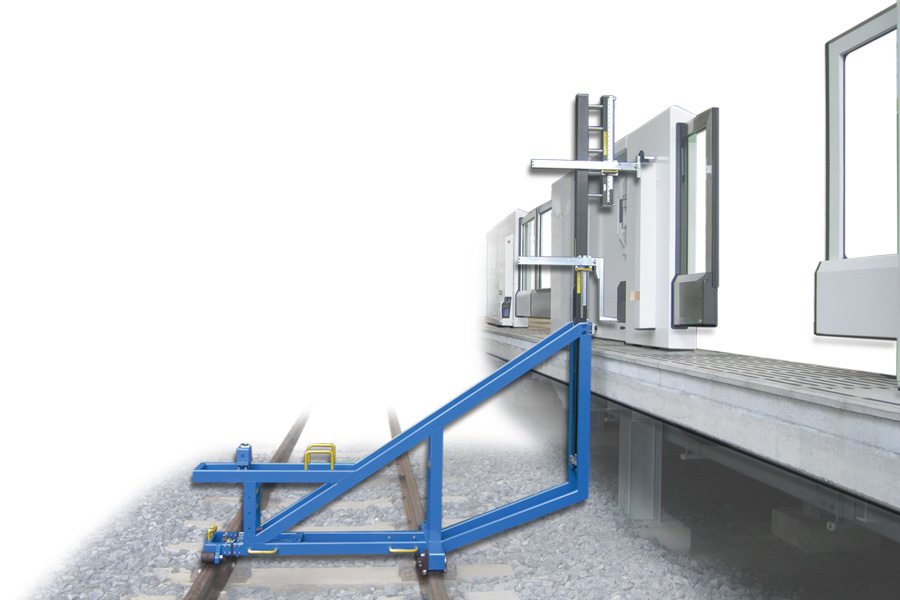

KS8911
可動式ホーム柵用走行式建築限界測定器
可動式ホーム柵ぼ高さと離れを測定精度±1mmで手押し式で測定
画像をクリックすると拡大表示。下のサムネイルで切替できます。
製品概要
可動式ホーム柵用走行式建築限界測定器は、可動式ホーム柵および支障物センサの高さ・離れを精度良く測定できる走行式の測定器です。測定器の主な構成は、走行台車、測定用基準支柱、高さ・離れ測定部に分かれています。可動式ホーム柵の測定は、測定部に設けられた目盛板と指標を読み取って行います。可動式ホーム柵施工時の位置出しのダブルチェックや仕上がり確認の他、設置後の支障確認にも使えます。測定用支柱および高さ・離れ測定部は折りたたみ式です。測定器用支柱は軽量なため、二人で運搬・組立・測定を行うことが可能です。
※各種仕様がございます。お問合せください。
特長
可動式ホーム柵（上部）および支障物センサ（上部・下部）の高さと離れを手押しで測定
測定精度は高さ・離れともに±1ｍｍ、目盛板を読取りながら測定

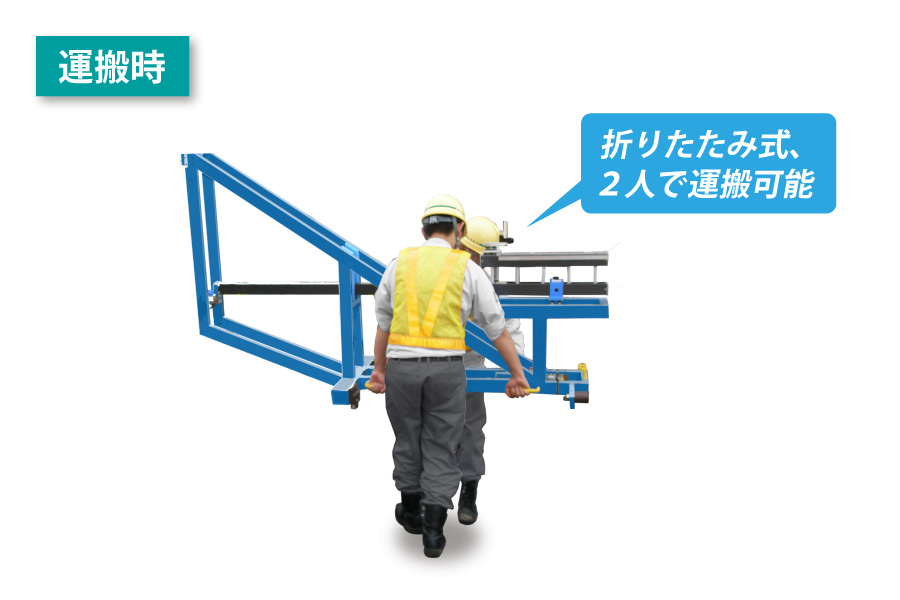

2名で運搬、組立て、測定可能
測定用支柱や高さ・離れ測定部は折りたたみ式、運搬に便利
測定用支柱は軽量で剛性の強いFRPを使用
主な仕様
| 項目 | 内容 |
|---|---|
| 測定項目 | 可動式ホーム柵上部の高さと離れ、支障物センサ上部の高さと離れ、支障物センサ下部の高さと離れ |
| 軌間 | G＝1067 |
| 外形寸法 | 測定時：W:2095 × H:2560 × D:700mm |
| 折りたたみ時：W:2095 × H:1280 × D:700mm | |
| 質量 | （約）41kg |
※製品の仕様は品質向上のため、予告なく変更する場合がございます。

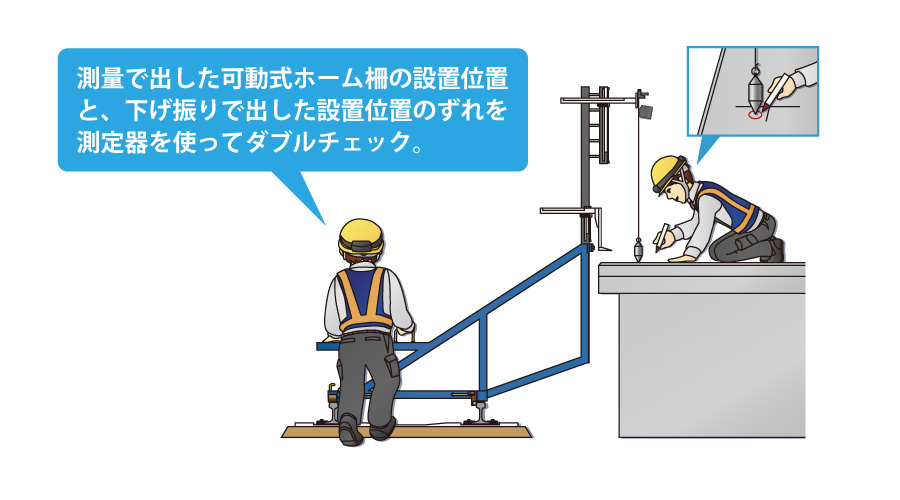

施工前
(1) 使用例：「可動式ホーム柵の設置位置をチェック！」

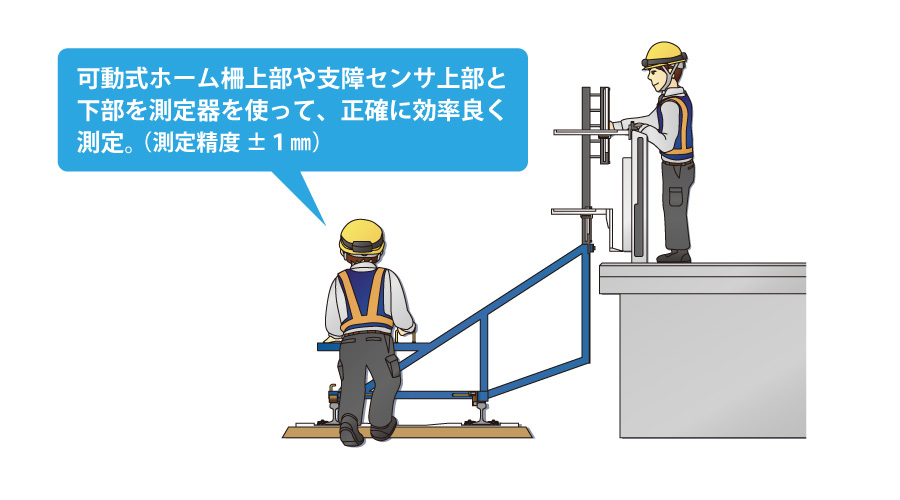

施工中
(2) 使用例：「可動式ホーム柵の設置状況を確認！」

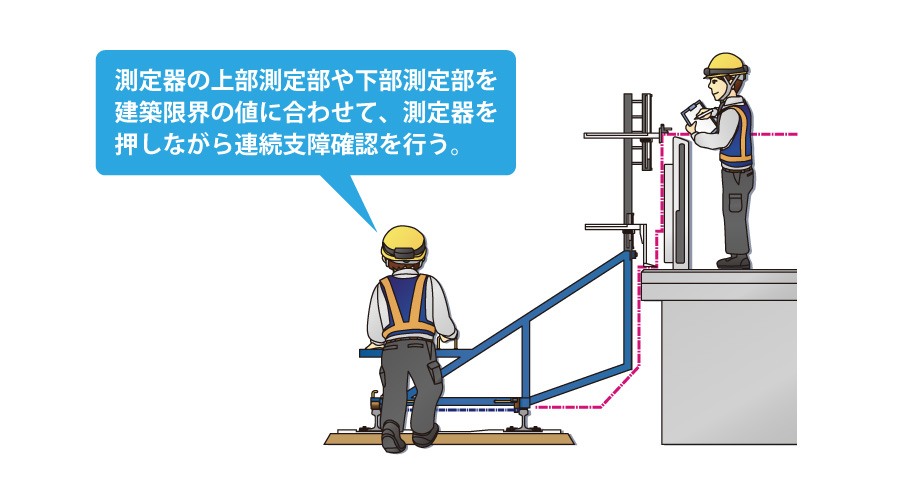

施工後
(3) 使用例：「可動式ホーム柵が建築限界を支障していないかチェック！」
ワンストップサービス
測定器の「年１回の点検校正」は、カネコにお任せ ‼
当社工場で点検校正を行い、試験成績表（１年）を発行します。
お気軽にお近くの営業担当までお問合せください。
