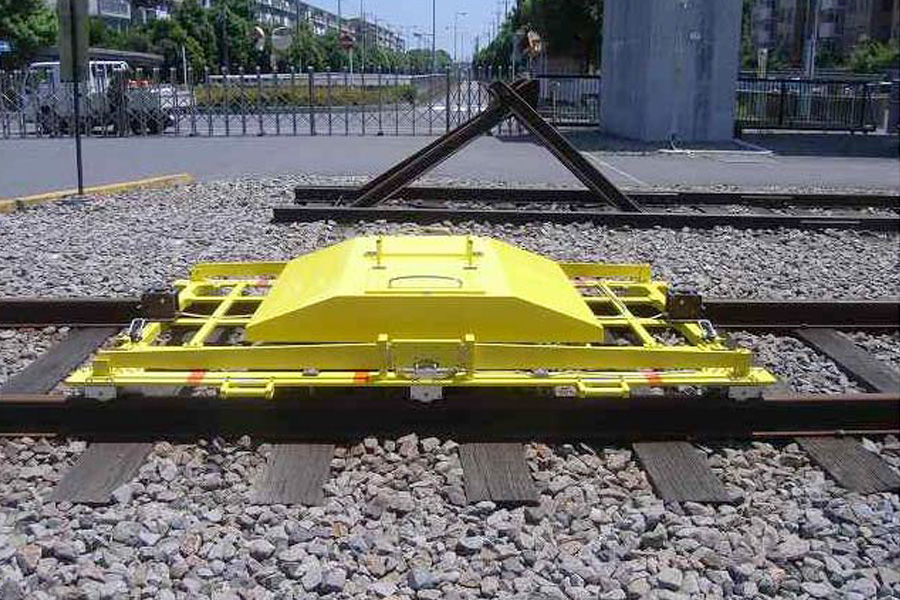

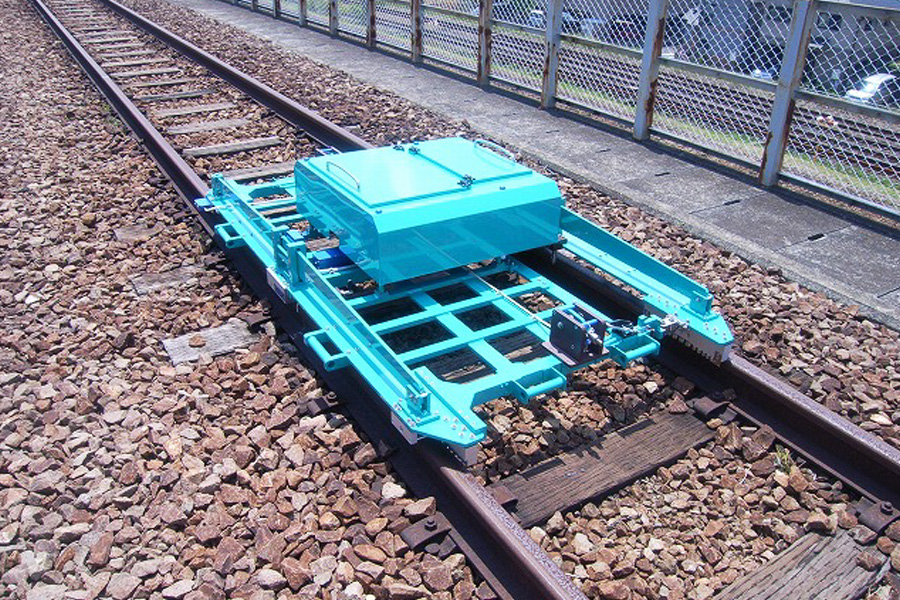

牽引式トラックマスター

製品概要

牽引式トラックマスターは、牽引車（カート・マルタイ・軌道自転車等）に連結して時速15km以下で牽引走行しながら、通り（左・右）・高低（左・右）・軌間・水準・平面性の測定を行います。基本操作は、測定装置の中にあるデータ収集装置で行います。測定中は、データ収集装置とモニタ装置（タブレットPC）が無線通信を行い、モニタ装置（タブレットPC）を通して離れた位置で測定結果を監視することができます。測定後にデータ処理ソフトを使って、データ処理（帳票出力等）を行います。

※各種仕様がございます。お問合せください。

特長

軌道整備後の通り（左・右）・高低（左・右）・軌間・水準・平面性を測定

分割式で持ち運びが容易、省スペースに収納可能

測定器の基本操作は専用端末を使用

専用端末に測定中の超過判定機能を搭載、超過箇所はアラームとバイブレータでお知らせ

逸走防止用の自動セーフティブレーキ搭載

雨天でも測定可能

主な仕様

種類	新幹線	G=1067
測定項目	通り（左・右）、高低（左・右）、軌間、水準、平面性（2.5ｍ送り）	通り（左・右）、高低（左・右）、軌間、水準、平面性（5ｍ送り）
実測弦長	2.5ｍ	2ｍ
測定間隔	0.25ｍ	0.5ｍ
走行速度	15km/h以下（踏切・分岐器・EJは3km/h以下）
分岐器通過	12番分岐器まで　※900mmまでの欠線部長さに対応
外形寸法	（約）L:2800×W:1750×H:500mm	（約）L:2380×W:1410×H:450mm
質量	（約）190kg　※測定器のみ	（約）147kg　※測定器のみ

※製品の仕様は品質向上のため、予告なく変更する場合がございます。

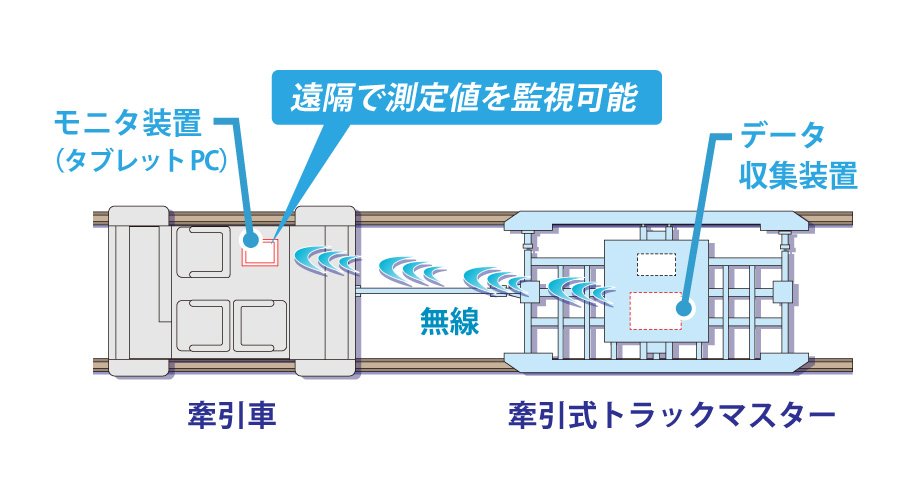

測定イメージ

ワンストップサービス

軌道検測の外注は、カネコにお任せ ‼

お客様のご要望に応じて測定・データ解析・帳票出力を行います。

お気軽に近くの営業担当までご相談ください。

測定器の「年１回の点検校正」は、カネコにお任せ ‼

当社工場で点検校正を行い、試験成績表（１年）を発行します。

お気軽にお近くの営業担当までお問合せください。
