KS560A
簡易型通り高低測定器（レールキャッチ式）
3人必要な通り・高低の測定作業をレールキャッチ式を使えば省人化
画像をクリックすると拡大表示。下のサムネイルで切替できます。
製品概要

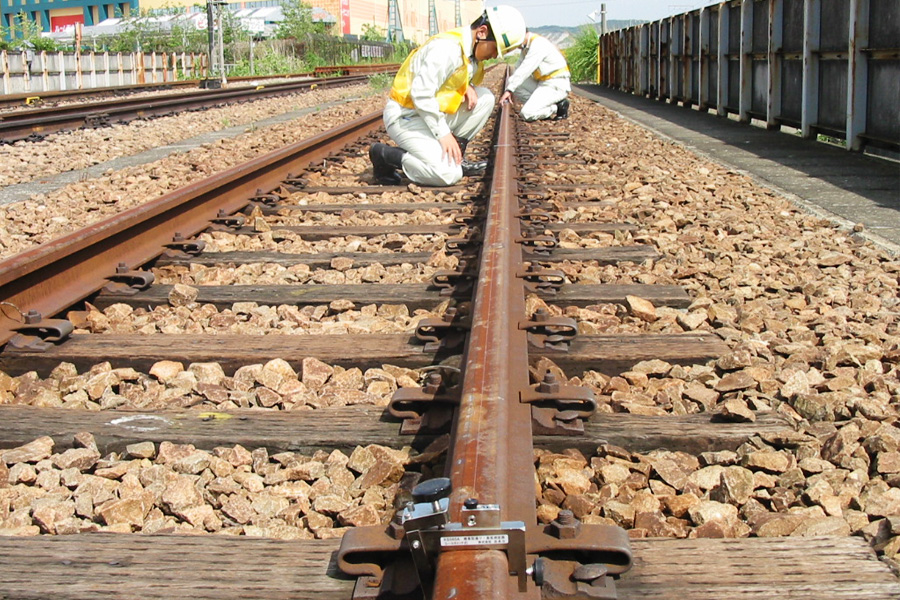

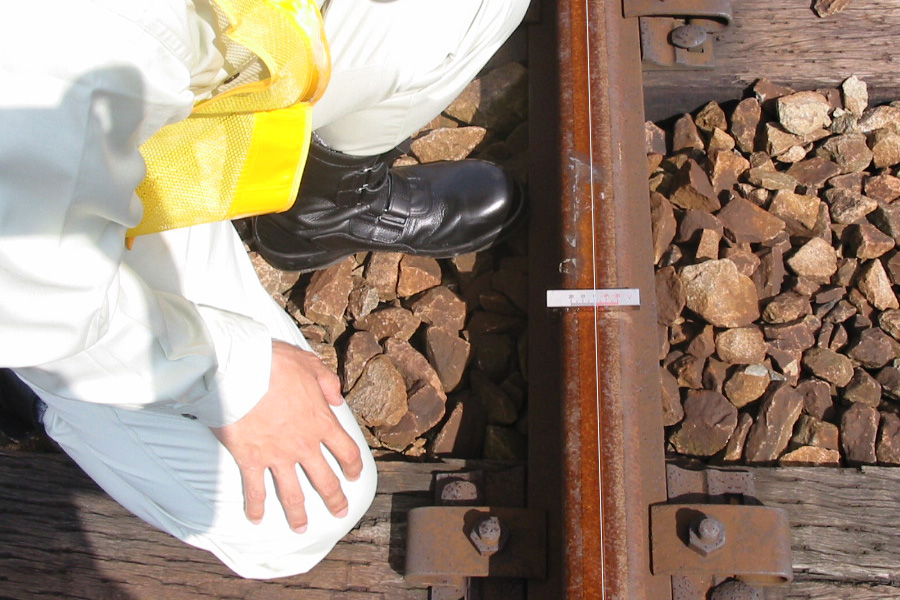

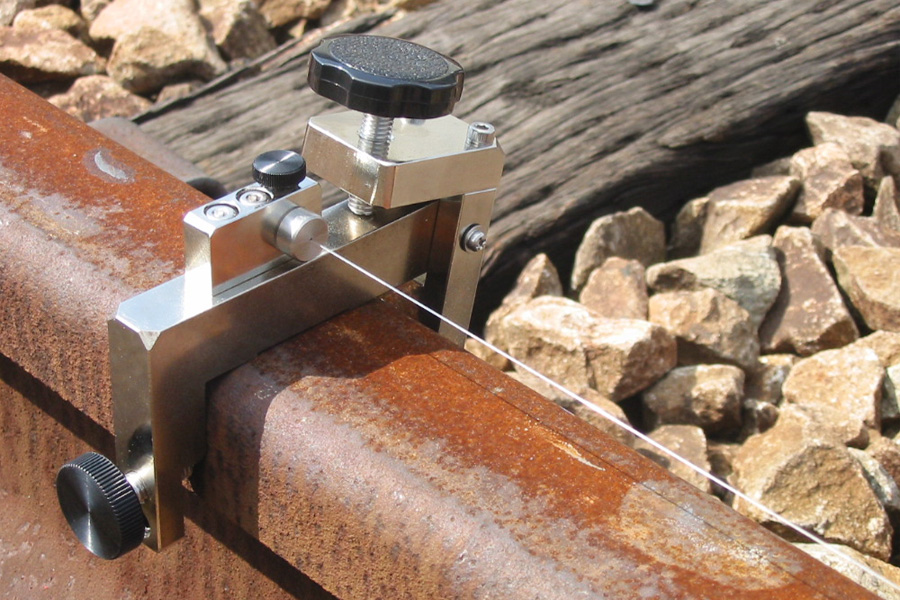

簡易型通り高低測定器（レールキャッチ式）を使えば、今まで3人必要だった通り・高低の測定作業を2人に省人化できます。手順としては、まずレールキャッチをレールに取り付けます。糸の端部の固定用金具をレールキャッチの固定台に挿入して固定します。10m先に固定コマをレールの上に置き、糸を張ります。糸張り用具の赤い線へスプリング先端部が合わさると糸に2kgの張力がかかります。5mの位置に測定コマを置き、目盛を読み取ります。高低の測定コマは、あらかじめたわみ量1mm引いた目盛になっています。
特長
従来３人必要な通り・高低の測定作業を２人に省人化
測定コマは、向きを変えれば通り・高低の両方の測定に使用可能
糸張り用具の赤い線へスプリング先端部を合わせれば、糸に張力2kgがかかる
軽量コンパクトに収納可能、持ち運びも容易
主な仕様
| 項目 | 内容 | |
|---|---|---|
| 測定項目 | 通り・高低 | |
| 測定弦長 | 10ｍ | |
| 測定位置 | 通り | レール頭面下20mm |
| 高低 | レール頭面 | |
| 測定範囲 | 通り | ±20mm |
| 高低 | ±20mm | |
| 糸張り張力 | 2 kg | |
※製品の仕様は品質向上のため、予告なく変更する場合がございます。

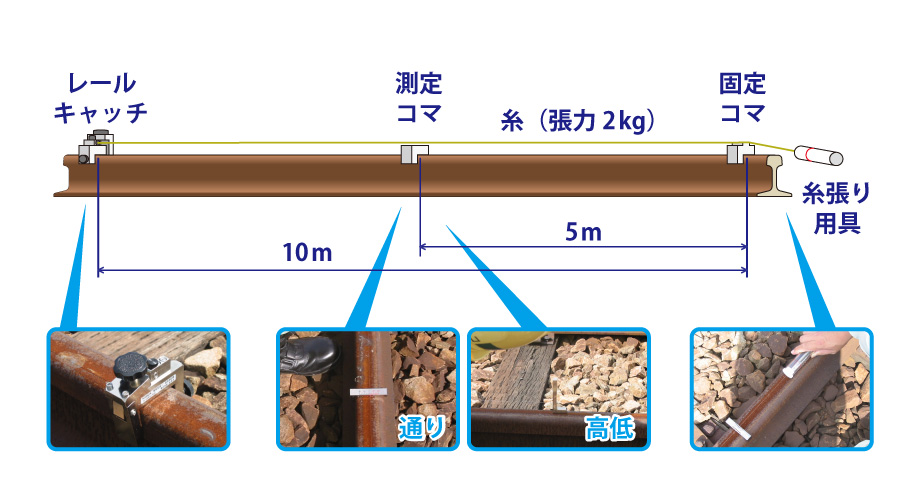

測定方法
ワンストップサービス
測定器の「年１回の点検校正」は、カネコにお任せ ‼
当社工場で点検校正を行い、試験成績表（１年）を発行します。
お気軽にお近くの営業担当までお問合せください。
