KS6240
デジタル式マクラギ抵抗測定器
マクラギ抵抗力と道床横抵抗力を測定可能なデジタル式測定器
画像をクリックすると拡大表示。下のサムネイルで切替できます。
製品概要

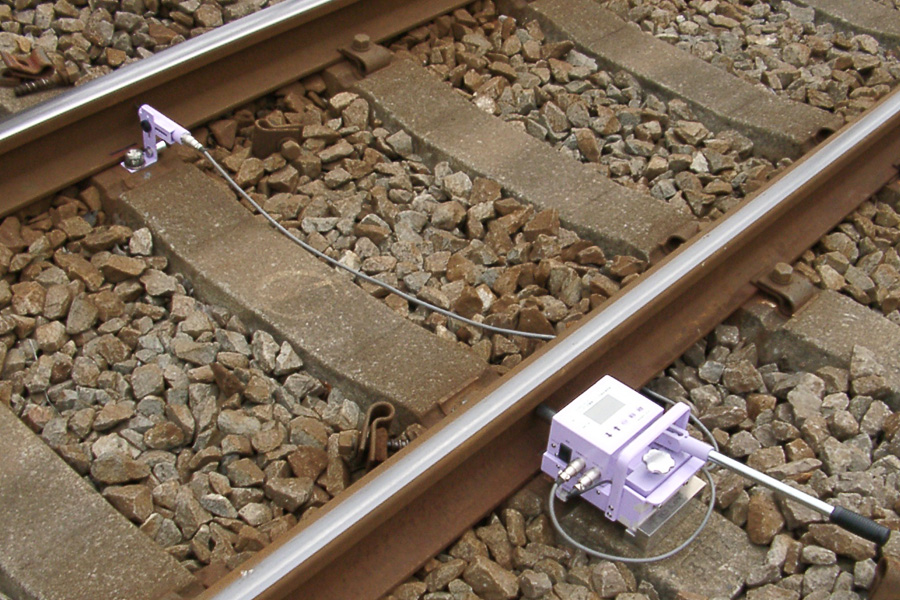

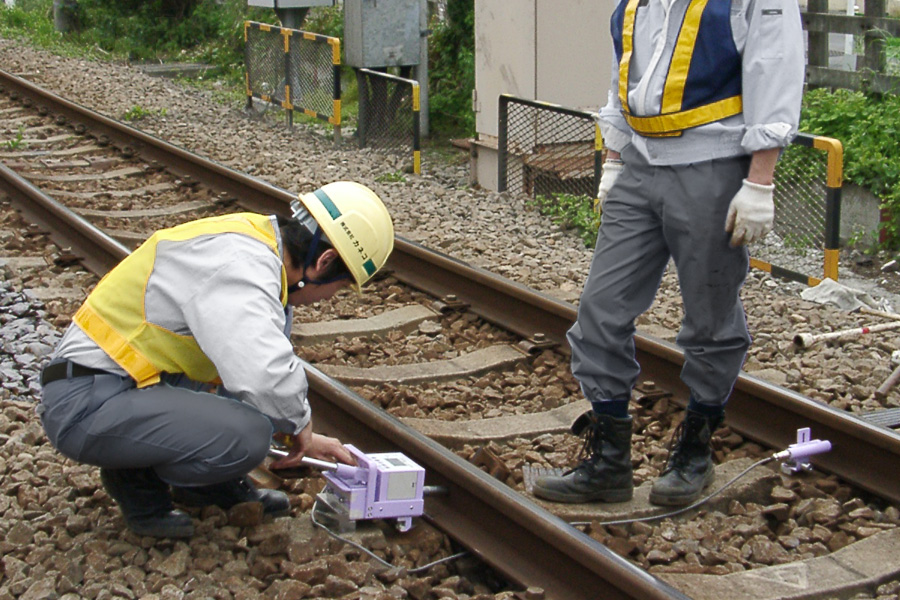

デジタル式マクラギ抵抗測定器は、ロングレール管理のためにマクラギ抵抗力と道床横抵抗力の測定を行うための装置です。レールに圧力を掛けて、枕木（まくらぎ）の移動量を測定し、移動量に応じた圧力（マクラギ抵抗力）を、道床横抵抗力に変換して記録します。記録したデータ（移動量・マクラギ抵抗力・道床横抵抗力）は、現場にて専用プリンタ（オプション）又はパソコンへ出力できます。
特長
レールに圧力をかけながらマクラギの移動量を測定、マクラギ抵抗力と道床横抵抗力を算出
改良型の油圧ポンプを使用、当社のアナログ式の半分の力で測定可能
データ収集装置は見やすいデジタル表示、自動でデータ記録
ケーブルはコネクタでワンタッチで着脱が可能

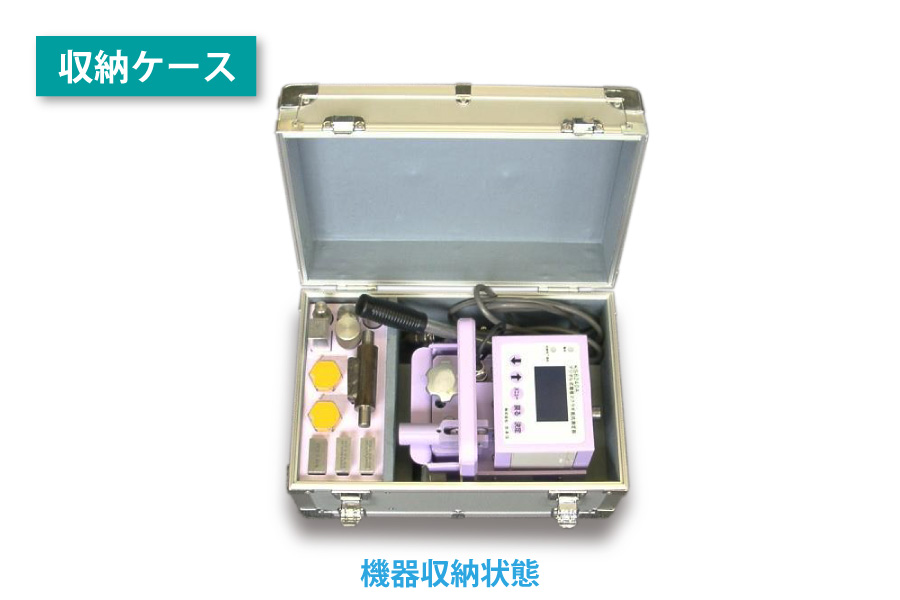

専用ケースに測定本体や付属品を収納、運搬が容易

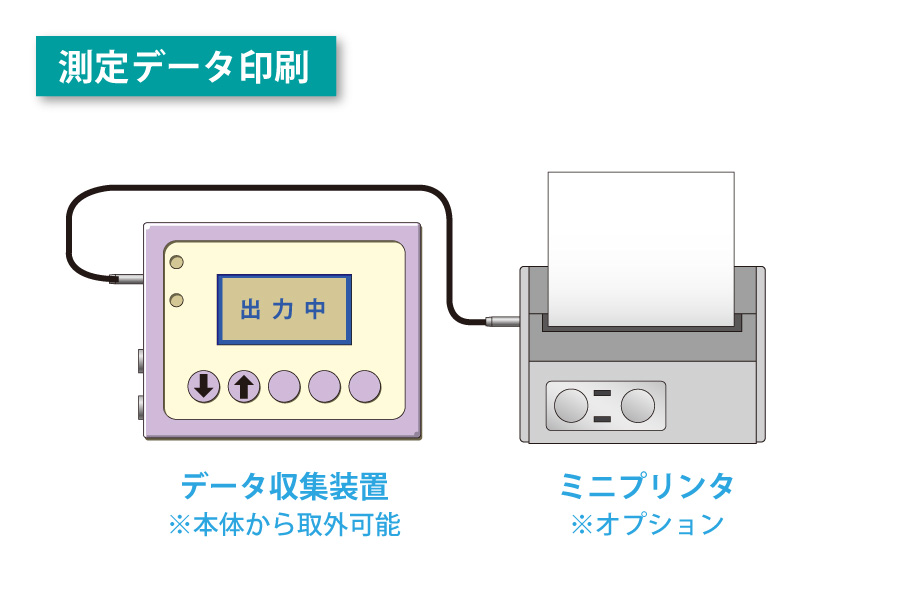

測定データをその場で確認、記録したデータはプリンタ出力可能
※プリンタはオプションです。

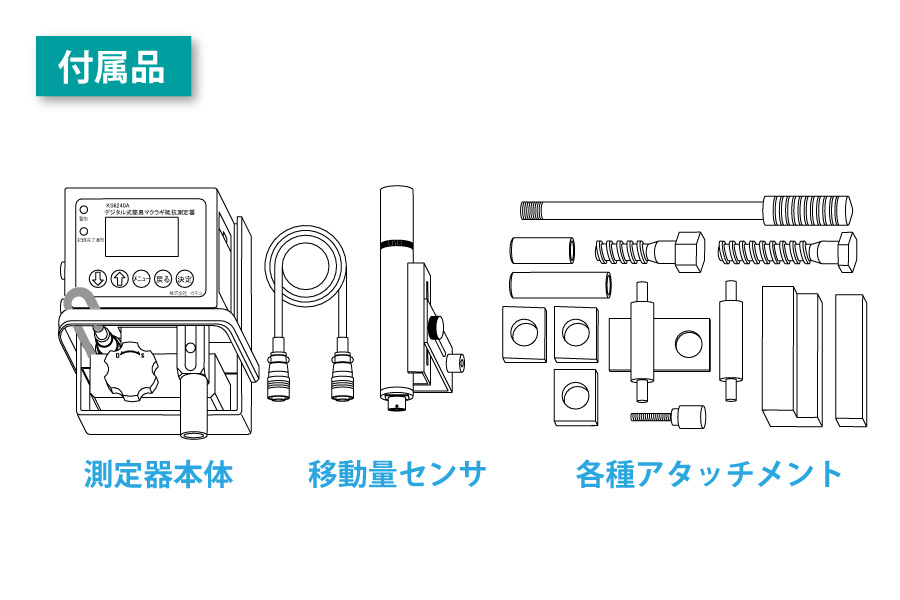

各種締結装置のアタッチメントをご用意
※アタッチメントの一部はオプションです。お問合せください。
主な仕様
| 項目 | 内容 | |
|---|---|---|
| 測定範囲 | マクラギ抵抗力 | 0～2000 kgf（０～20kN） |
| 移動量 | 0～9.9 mm | |
| 電源 | 単３型アルカリ乾電池×４本 | |
| 外形寸法 | 測定器本体 | （約）L:240×W:170×H:175 ※クランプレバーを含まず |
| データ収集器 | （約）L:110×W:155×H:85 | |
| 移動量センサ | （約）L:200×W:105×H:120 | |
| 収納ケース | （約）L:400×W:260×H:250 | |
| 質量 | （約）15.5 kg ※総重量（収納ケースや各種付属品を含む） | |
※製品の仕様は品質向上のため、予告なく変更する場合がございます。
