KS5941
レーザスコヤ
小型・軽量な軌道用直角定規に見やすい緑色レーザーが新登場
画像をクリックすると拡大表示。下のサムネイルで切替できます。
製品概要

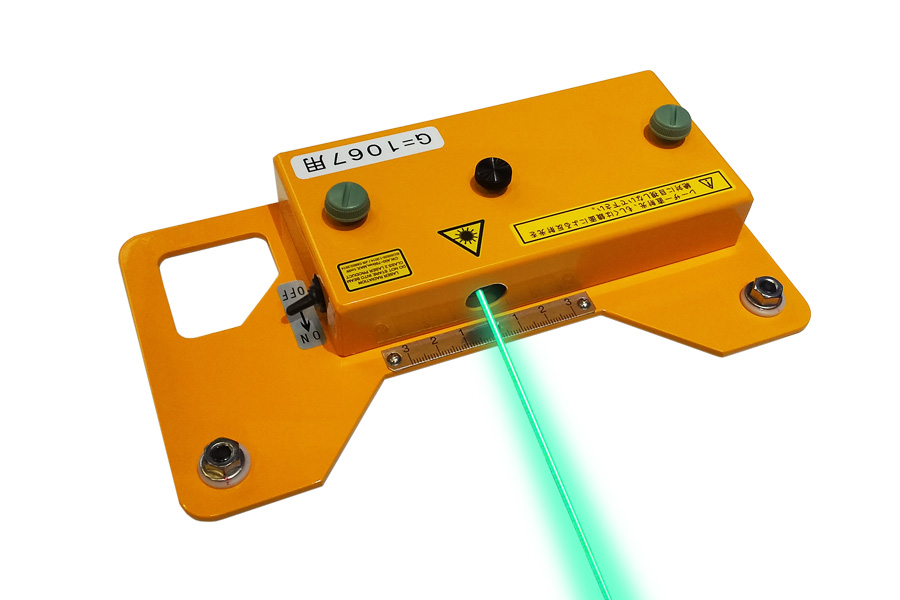

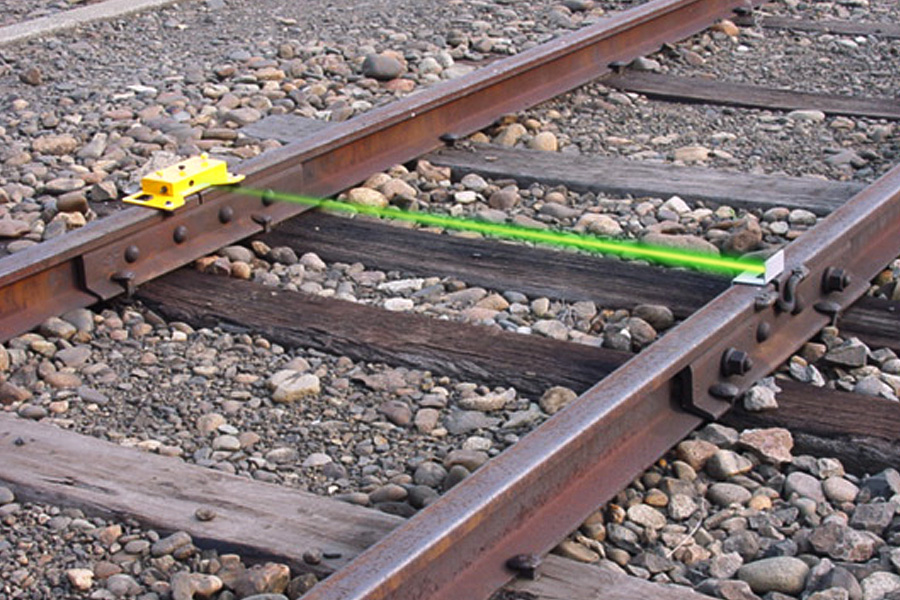

レーザースコヤは、ワンタッチ操作で使いやすい小型軽量タイプの軌道用直角定規です。長寿命タイプの「赤色」のレーザー光に加えて、高視認性タイプの「緑色」が新登場しました。測定は、測定器本体の電源を入れてレーザー照射し、照射位置にあるターゲットの目盛を読むというシンプルなものですが、精度良く簡単に測定できます。軌道の外軌レールと内軌レールの継ぎ目位置の直角変位量の測定、一般分岐器のトングレールの直角狂いの測定、レールとマクラギとの直角度の確認に使えて大変便利です。
※軌間に合わせて各種仕様がございます。お問合せください。
特長

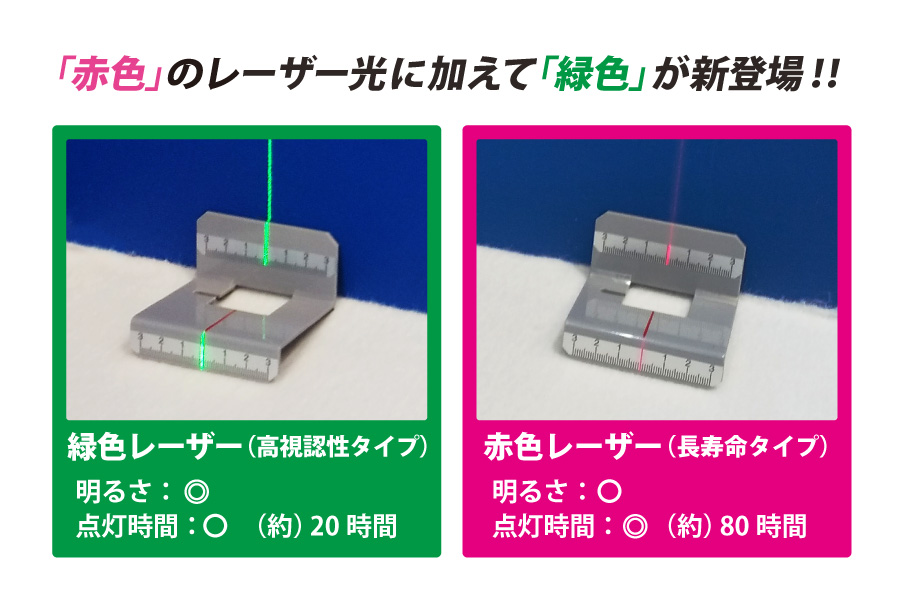

明るく見やすい緑色レーザー、長寿命の赤色レーザーの２種類から選択
継ぎ目位置の直角変位、レールとマクラギとの直角度等を測定可能
測定器本体は約800gと軽量、一人で持ち運びと測定が可能
測定器とターゲットは絶縁ラバーマグネットでレールに固定
４種類のラインナップ（G=1067用、G=1372用、G＝1435用、新幹線用）
主な仕様
| 項目 | 緑色レーザータイプ （高視認性タイプ） | 赤色レーザータイプ （長寿命タイプ） |
|---|---|---|
| 外形寸法 | （約）W:220 × D:117 × H:57 mm ※収納状態 | |
| 質量 | （約）800 g ※単３乾電池４本含む | |
| 目盛 | ー30 mm ～ ＋30 mm | |
| レーザー光 | 緑色ラインレーザー | 赤色ラインレーザー |
| 電源 | 単３アルカリ乾電池４本 | |
| 電池寿命 | 連続点灯 緑色：約20時間 | 連続点灯 赤色：約80時間 |
※製品の仕様は品質向上のため、予告なく変更する場合がございます。
使用方法

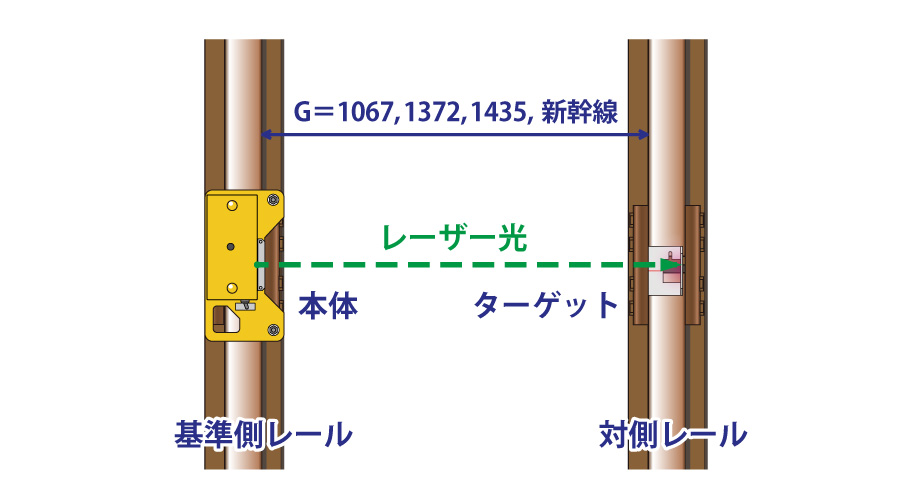

(1) 継ぎ目位置の直角変位量の測定

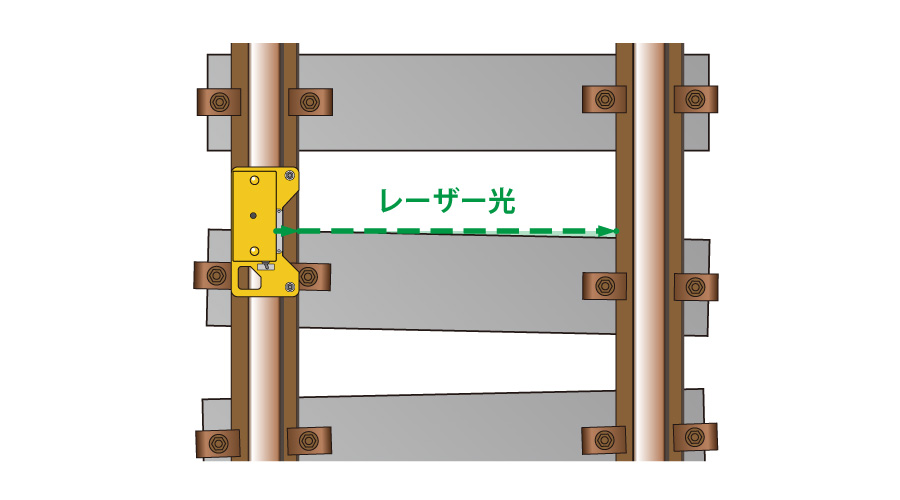

(2) レールとマクラギの直角度の確認
ワンストップサービス
測定器の「年１回の点検校正」は、カネコにお任せ ‼
当社工場で点検校正を行い、試験成績表（１年）を発行します。
お気軽にお近くの営業担当までお問合せください。
