スイッチマスター

製品概要

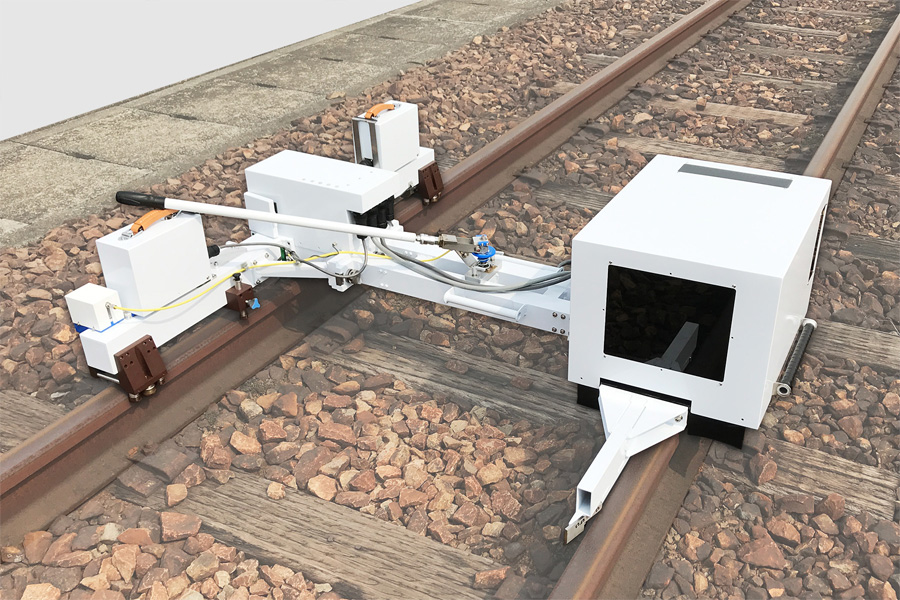

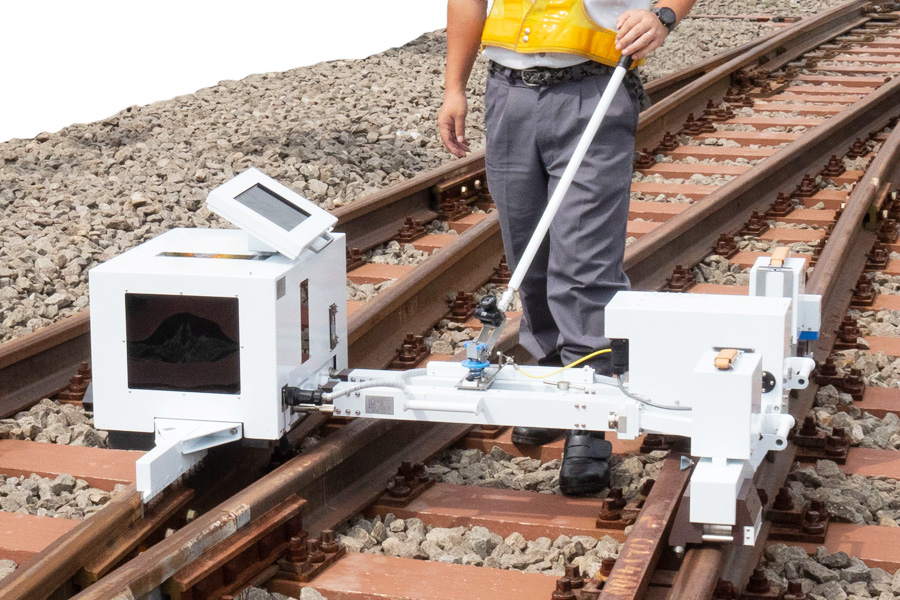

スイッチマスターは、分岐器の一般検査（基本レール部・トングレール部・クロッシング部・ガードレール部・トング先端食い違い）の摩耗量と、軌道変位（通り・高低・軌間・水準・平面性）を同時に測定できる手押し式の測定装置です。装置は3分割することが可能で、運搬の際に広いスペースを必要とせず、ライトバン等の荷台に収納することが可能です。また、軽量・コンパクトに設計されていますので、2名より持ち運びが可能です。

特長

軌道変位検査と分岐器の一般検査が可能

軌道変位検査と同じスピードで分岐器の一般検査が可能

軌道変位検査と一般検査の同時測定、軌道変位検査のみの測定が選択可

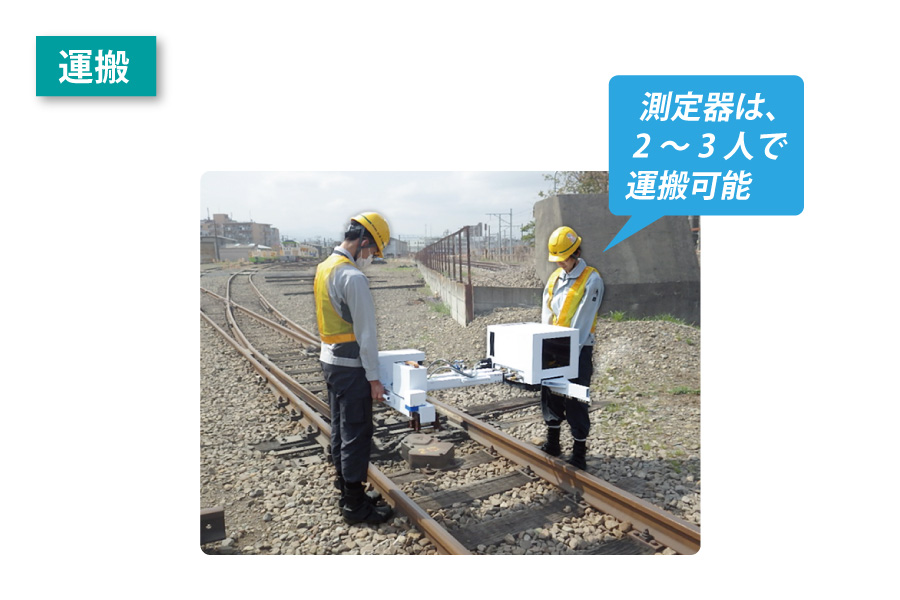

軽量かつ1.25M弦でコンパクトのため、2～3人で持ち運びが可能

測定機本体を3分割すればライトバンの荷台に収納可能、運搬に便利

主な仕様

種類	G=1067
測定項目	分岐器一般検査	基本レールの摩耗、トングレールの摩耗、ガードレールの摩耗
	軌道変位	通り（左・右）、高低（左・右）、軌間、水準、平面性（5ｍ送り）、BG測定、メモ機能
測定弦長	1.25ｍ
測定間隔	分岐器一般検査	0.05ｍ
	軌道変位	0.5ｍ（測定時表示間隔）
走行速度	2km/h以下
分岐器通過	16番分岐器まで
外形寸法	（約）L:1400×W:1500×H:450 mm
質量	（約）62kg　※バッテリ、端末を除く

※製品の仕様は品質向上のため、予告なく変更する場合がございます。

ワンストップサービス



測定器の「年１回の点検校正」は、カネコにお任せ ‼

当社工場で点検校正を行い、試験成績表（１年）を発行します。

お気軽にお近くの営業担当までお問合せください。
