KS6721Bシリーズ
レーザ式建築限界測定治具
レーザで建築限界を簡単測定
画像をクリックすると拡大表示。下のサムネイルで切替できます。
製品概要

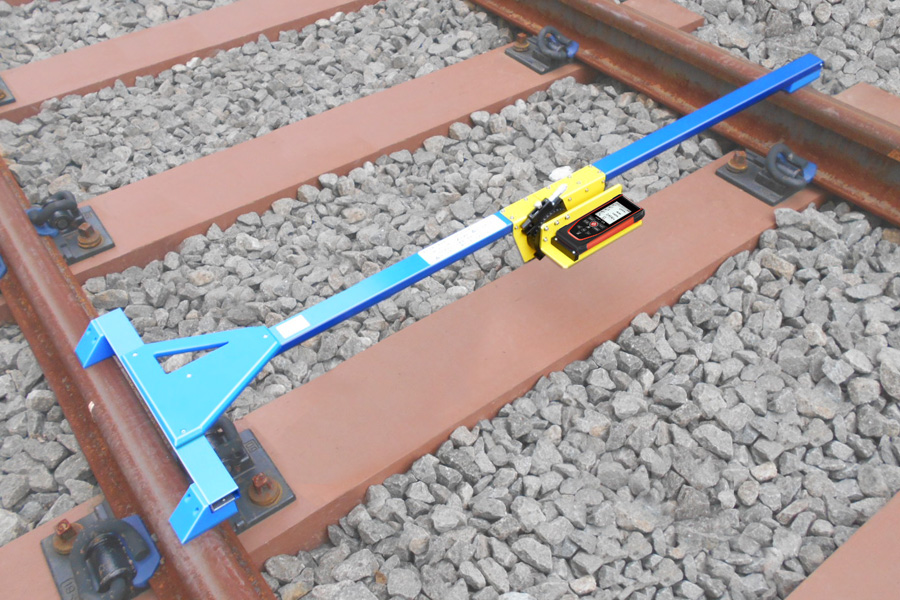

レーザ式建築限界測定治具は、レーザで軌道近接構造物の離れと高さを測定する装置です。レーザ距離計を使って、軌間中心から測定対象物までの離れと、レールレベルからの高さを測定します。軽量のため、片手で運搬でき、一人で測定できます。また、回転部の粗動クランプネジと微動調整ツマミを使用すれば、レーザを正確に測定対象に照射して測定することが可能です。
特長
レーザを使って建築限界（離れ・高さ）を簡単に測定可能
測定対象の構造物の離れは軌間中心より、高さはレールレベルより測定
主要材料はアルミニウム合金とナイロン樹脂のため、軽量で片手で持ち運び可能

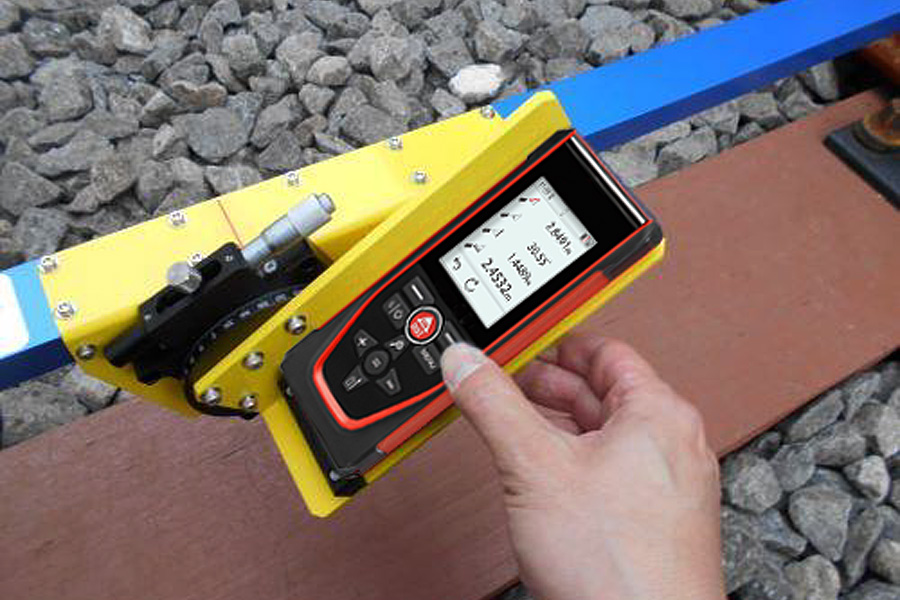

粗動クランプネジと微動調整ツマミを使用して、測定対象にレーザを正確に照射
主な仕様
| 項目 | KS6721B-1（G=1067） | KS6721B-2（G=1435） |
|---|---|---|
| 測定基準（高さ） | 基準レールより533.5mm | 基準レールより717.5mm |
| 測定基準（離れ） | レールレベルより0mm | レールレベルより0mm |
| 絶縁 | 短絡防止構造 ※レール接触部に絶縁材を使用 | |
| レーザクラス | レーザクラス2/Ⅱ製品 | |
※製品の仕様は品質向上のため、予告なく変更する場合がございます。

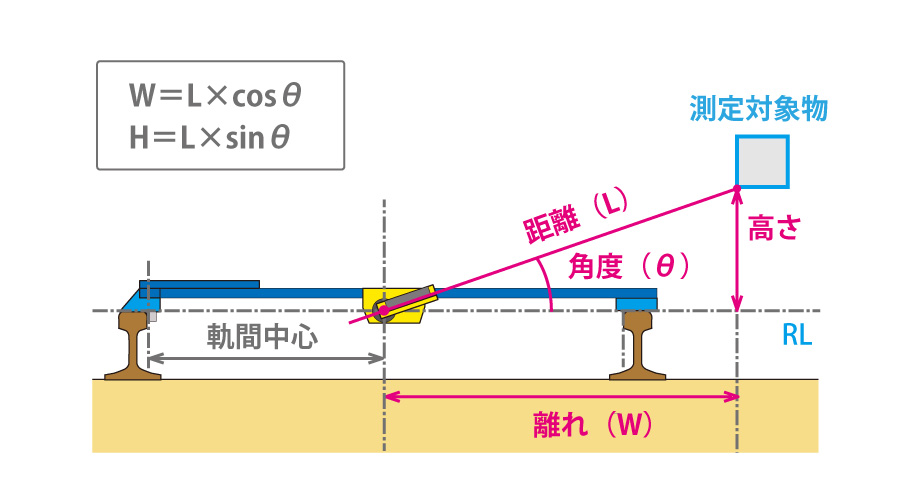

測定イメージ
