KS6740-DWシリーズ
レーザ式架線測定器（電車線チェックマンⅢ）
地上から安全・正確・簡単に測定できる架線測定器をアプリで測定効率化
画像をクリックすると拡大表示。下のサムネイルで切替できます。
製品概要

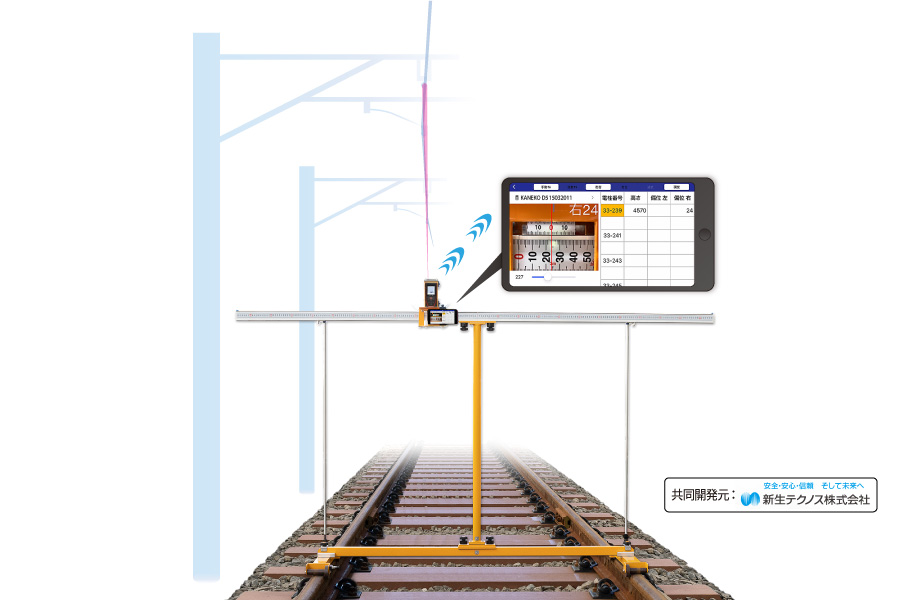

レーザ式架線測定器は、軽量で運搬が容易で、地上から安全に架線（トロリ線）の高さと偏位を測定可能です。iPhoneの測定アプリにより旧製品の長所を活かしたまま、デジタル化しました。測定アプリは、レーザ距離計から高さの測定値を無線で受信し、偏位の目盛を画像認識で読み取り、測定値をデジタルデータで保存します。測定器の構造見直しにより偏位測定の信頼度が向上し、車輪の形状を改良したことにより測定器の走行性を改善しました。
共同開発元：新生テクノス株式会社
特長

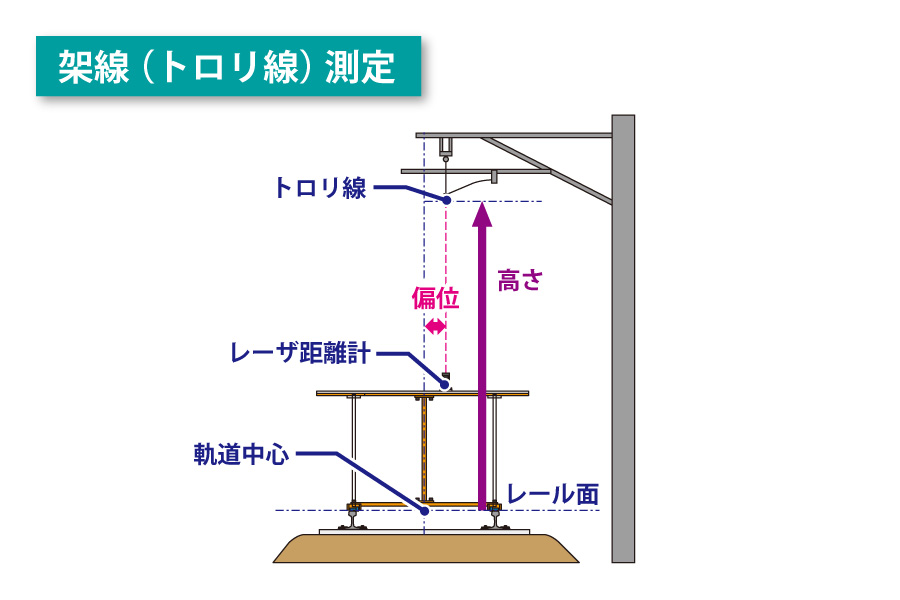

架線の高さをレーザで地上から安全で正確に測定
偏位はレーザ距離計の移動量を画像認識で正確に読み取り
測定器のデジタル化により測定効率化やミス防止に貢献
測定器の構造見直しで偏位測定の信頼度向上
測定器の車輪形状を見直しで走行性を改善
レーザ距離計照射部に防雨カバーを設置
測定器はコンパクトに分割可能で軽量、運搬が容易
主な仕様
| 項目 | 内容 |
|---|---|
| 対応軌間 | 新幹線、G=1067、G=1435 |
| 測定項目 | 架線（トロリ線）の高さ、偏位 |
| 測定アプリ／ホルダ | iPhone対応 ※対応バージョンはお問合せください。 |
※製品の仕様は品質向上のため、予告なく変更する場合がございます。

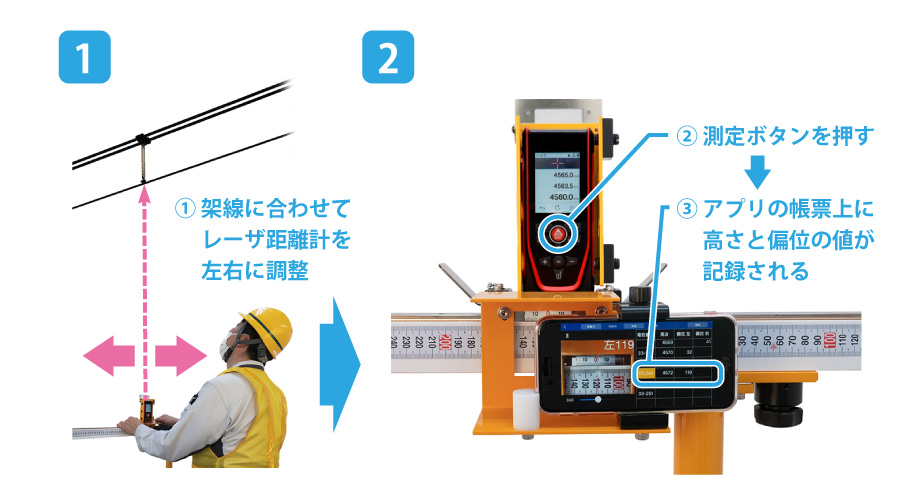

架線の測定手順

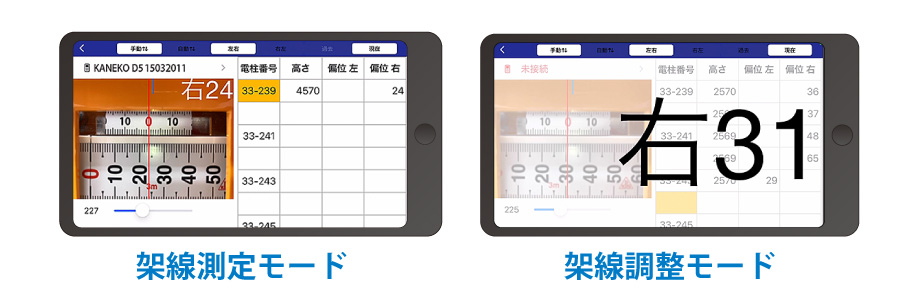

測定画面例
※iPhone商標は、アイホン株式会社のライセンスに基づき使用されています。iPhoneは米国およびその他の国で登録されたApple Inc.の商標です。
ワンストップサービス
測定器の「年１回の点検校正」は、カネコにお任せ ‼
当社工場で点検校正を行い、試験成績表（１年）を発行します。
お気軽にお近くの営業担当までお問合せください。
